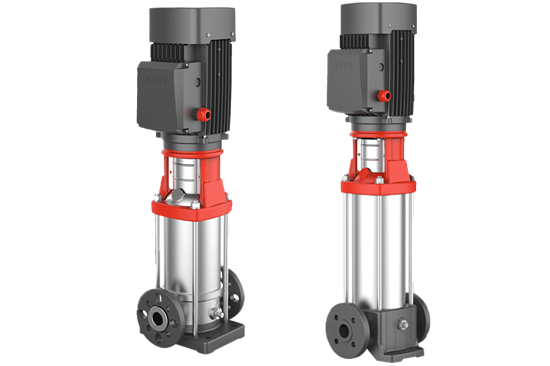

تصویر پمپ سانتریفیوژ عمودی (LVS 20-17)

پمپ سانتریفیوژ عمودی (LVS 20-17) Stainless steel vertical multistage pump

پمپ عمودی طبقاتی با بدنه و پروانه استیل 304 و 316 با حداکثر دبی 240 متر مکعب در ساعت و حداکثر توان 110 کیلو وات (تک فاز و سه فاز)با کاربری برای تامین فشار در سیستم های آبرسانی ، تغذیه دیگ بخار، آب شیرین کن های صنعتی ، بوستر پمپ های آبرسانی و آتشنشانی ، تاسیسات صنعتی می باشد.

کد کالا: 460452523000

products.sharing

پمپ های سانتریفیوژ عمودی طبقاتی یکی از انواع مدل پمپ ها می باشد که برای تامین فشار و دبی مورد نیاز آب در مصارف گسترده ای از قبیل تامین فشار آب مصرفی ساختمان ها بلند، سیستم های انتقال آب، بوستر پمپ های آبرسانی و آتش نشانی، سیستم های شستشوی صنعتی، تغذیه آب بویلر، گردش آب سرد سیستم ها خنک کننده، سیستم های تصفیه آب RO و اولترافیلتراسیون، استخرهای شنا، آبیاری تحت فشار کشاورزی، صنایع غذایی و ... استفاده می شوند و برای پمپاژ سیالاتی با ویسکوزیته پایین، غیر قابل انفجار و اشتعال و فاقد ذرات جامد و فیبرها کاربرد دارند.

همانطور که از نام این محصول مشخص می باشد این پمپ به صورت عمودی قرار می گیرد و الکتروموتور در بالا قرار گرفته و شفت آن به صورت عمودی و از طریق یک کوپلینگ به شفت پمپ متصل شده است و در قسمت پایین پروانه و دیفیوزرهای پمپ قرار دارد (در برخی مدل های لیو تعداد پروانه ها به 36 عدد می رسد که همراه سایر قطعات از قبیل دیفیوزر و بیرینگ های سرامیکی بر روی شفت قرار گرفته اند) و ورودی و خرجی جریان سیال در پایین ترین قسمت و به صورت خطی قرا گرفته شده است

پمپ های عمودی طبقاتی لیو در سه تیپ LVR و LVS و LVS-B تولید می گردند که تفاوت این سه تیپ در جنس آن می باشد بدین صورت که در تیپ LVR تمام قطعات مورد استفاده در پمپ به جز هد و پایه پمپ از استنلس استیل 304 ساخته شده اند و هد و پایه پمپ از چدن ضد زنگ HT200 ساخته شده اند، در تیپ LVS تمام قطعات از استنلس استیل 304 ساخته شده اند و در تیپ LVS-B تمام قطعات از استنلس استیل 316 ساخته شده اند.





پمپ های عمودی طبقاتی لیو در سری های 1 ، 2، 3، 4، 5، 10، 15 ، 20، 32، 45، 64، 90، 120، 150 و 200 تولید می شوند از این نظر این نکته قابل ذکر است که تولید کنندگان کمی، توانایی تولید مدل های بالاتر از 90 را دارند.

 این پمپ ها قابلیت تامین فشار تا 323 متر و تامین دبی تا 240 متر مکعب بر ساعت را دارند و سیال با محدوده دمای 20- الی 120+ درجه سانتیگراد را پمپاژ می نمایند، عکس زیر نمودار همپوشانی عملکرد پمپ های عمودی طبقاتی لیو می باشد.

در خصوص ساختار پمپ های عمودی طبقاتی یکی از مهمترین قطعات شفت پمپ می باشد زیرا تمام قطعات دوار پمپ روی شفت قرار دارند و با توجه به تعداد پروانه های زیاد و همچنین ایجاد فشار های بالا نوع و کیفیت ساخت شفت بسیار پر اهمیت می باشد، شرکت لیو در این خصوص از شفت های دارای زبانه یا Splined استفاده نموده و برای ساخت آن از آخرین تکنولوژی روز دنیا (cold extruding molding) استفاده نموده تا میزان تنش های موجود و مقاومت آن را را به حداقل برساند.

یکی دیگر از مهم ترین قطعات پمپ های عمودی طبقاتی مکانیکال سیل آنها می باشد که با توجه به فشار بالای موجود در پوسته پمپ باید توانایی جلوگیری از نشت جریان سیال را داشته باشد، در این خصوص شرکت لیو از سیل های کارتریجی با کیفیت بالا که مخصوص این شرکت تولید شده اند را استفاده می نماید

 نکته قابل ذکر در خصوص پمپ های عمودی طبقاتی لیو این است که تمامی مراحل تولید قطعات، مونتاژ و تست این پمپ ها در این شرکت انجام می گیرد و به همین خاطر امکان نظارت دقیق بر روی قطعات تولیدی و مرحله به مرحله بر کیفیت این محصول نسبت به سایر رقبا افزوده است

 به منظور جلب رضایت هر چه بیشتر مشتریان شرکت و اطمینان از دریافت محصول با کارایی استاندارد توسط آنها، تمام پمپ های خارج شده از خط تولید در یک خط تست پیشرفته مورد تست کامل هیدرولیکی و الکتریکی قرار می گیرند.

سایر

حداکثر ارتفاع(هد) (M) 249
حداکثر آبدهی(دبی)(M3/H) 029
حداکثردمای سیال (درجه سانتی گراد) 120 درجه سانتی گراد
حداکثر عمق غوطه وری (M)
سیال قابل پمپ آب تمیز
دور موتور (rpm) 2950
قطر دهانه ورودی (INCH) 2
قطر دهانه خروجی (INCH) 2
جنس بدنه پمپ استنلس استیل ASISI304)304)
جنس آبندی
جنس سیم پیج مس
جنس پروانه استنلس استیل 304 (AISI304)
جنس شفت استنلس استیل 304 (AISI304)
وزن با جعبه (kg) 208
کاربرد 1 صنعتی
کاربرد 2 خانگی
کاربرد 3 کشاورزی
توان (HP) 024.8
توان (KW) 018.5
شدت جریان (A)
فرکانس
فاز سه فاز
طول سیم (m)
زمان کارکرد در نصف توان
ولتاژ کاری (V) ۳۸۰
کلاس عایق حرارتی الکترو موتور F
کلاس حفاظت محیطی الکترو موتور IP55
صدا
